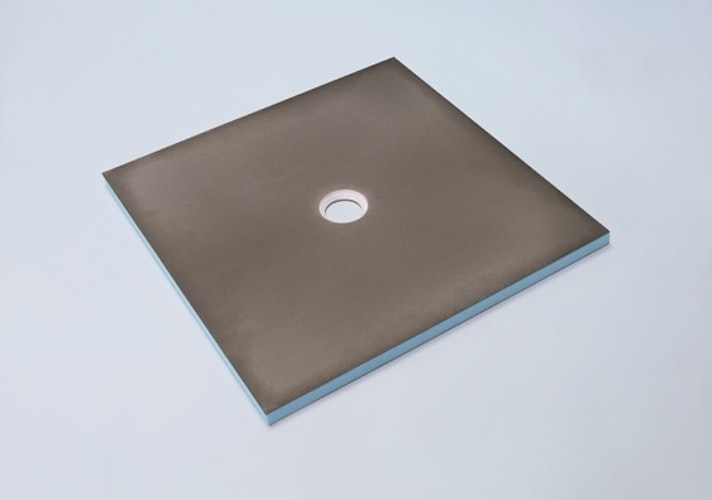

WEDI Fundo Primo Bodenelement, versch. Größen
Das wedi Fundo Primo Bodenelement ist ein vielseitig verwendbares Bodenelement mit Punktentwässerung.
- Einfache und sichere Verarbeitung
- Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
- Gesamtsystem 100% wasserdicht
WEDI Fundo Primo Bodenelement, versch. Größen
Produktinformation:
Für die klasische Punktentwässerung bietet wedi Fundo Primo Bodenelemente in unterschiedlichen Größen an. Ob quadratisch oder rechteckig, ob mittig im Raum oder in der Ecke platziert, es gibt für jedes Platzangebot die ideale Lösung und lassen sich mit Hilfe einer wedi Bauplatte zu einem kompletten Duschplatz vervollständigen.Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder - bei einfachem und sicherem Einbau.
Anwendungsbereiche.
- Im privaten Wohnungsbau
- In öffentlichzugängigen Gebäuden und Arbeitsstättenn gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beeeachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtungen im Verbund mit Fliesen- und Plattenbelägen der BEanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durcoh nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhalltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenfläächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trink - wawssereigenschaften gefüllt werden)
Technische Details
Technische Eigenschaften Fundo
Für trittschallgedämmte Bodenaufbauten ist der Einbau einer Trittschalldämmung unter wedi Fundo sowie Randdämmstreifen einzuplanen: Aufbau unter Verwendung der wedi Trittschalldämmung Nonstep Plan (6 mm Gummigranulatdämmplatte, Δ L W,R = 14 dB nach DIN 52210). Alternativ können zugelassene Polyethylenfolien zum Einsatz kommen.
Zulässiger Schalldruckpegel gemäß DIN 4109 LIn ≤ 30 dB(A) sowie gemäß VDI 4100 SSt III ≤ 25 dB (A), verursacht durch Wasserinstallationen: wird mit wedi Fundo und Nonstep Plan eingehalten.
Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
Glasmosaik ab 3 mm, Mindestgröße | 20 x 20 mm |
Mindestaufbauhöhen in Abhängigkeit des Ablaufs waagrechter Ablauf, DN 50 waagrechter Ablauf Mini Max, DN 40 |
130 mm 97 mm |
senkrechter Ablauf | 40 mm |
Oberflächengefälle (von Außenkante Fundo Bodenplatte bis Außenkante Ablauföffnung) | 18 mm |
Technische Eigenschaften Ablauf
Spezialablauf mit Geruchsverschluss und Edelstahlabdeckung. Rahmen auf Fliesendicke anpassbar
Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar |
120 x 120 mm Ø 120 mm |
Ablaufleistung in Abhängigkeit der Ablaufwahl: Fundo Ablauf Minimax, waagrecht, DN 40 ABS in Ahnlehnung DIN EN 1253 geprüft (abP Prüfnummer P-4081-TLRP |
0,5 l/s ;30 l/min |
Fundo Ablauf, waagerecht, DN 50 ABS, nach DIN EN 1253 | 0,80 l/s ;48,0 l/min |
Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 | 1,10 l/s ;66,0 l/min |
Fundo Ablauf, senkrecht, DN 70 PP, nach DIN EN 1253 | 0,80 l/s ;48 l/min |
Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253, mit Feuerstopp | 1,10 l/s ;66,0 l/min |
