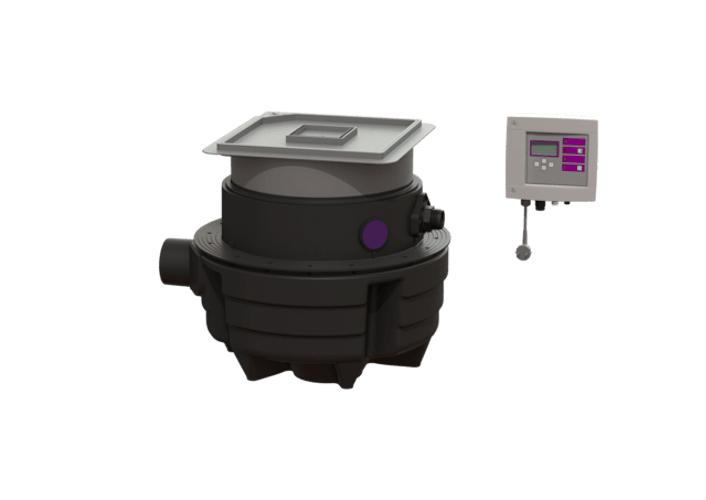

KESSEL 28701X - Hebeanlage Aqualift F Compact
KESSEL 28701X -Hebeanlage Aqualift F Compact für fäkalienhaltiges und fäkalienfreies Abwasser, Einbau in die Bodenplatte, mit überflutbarer Pumpe SPZ 1000, Anzahl Pumpen: 1, Niveauerfassung über Tauchrohr, befliesbare Abdeckplatte.
- Passend für komplette Kellerentwässerung
- Integrierte Ablauffunktion bei Einbau in die Bodenplatte
- Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Hebeanlage Aqualift F Compact Mono, SPZ 1000, Bodenpl., befliesbar
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte
Ausführung:
Anlagenart: Einzelanlage
Absperreinrichtung: ohne Schieber
Geruchsverschluss: Multistop
Abdichtungsart: Abdichtung im Verbund (DIN 18534)
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Auslieferungszustand:
vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Zulassung:
Z-53.2-484

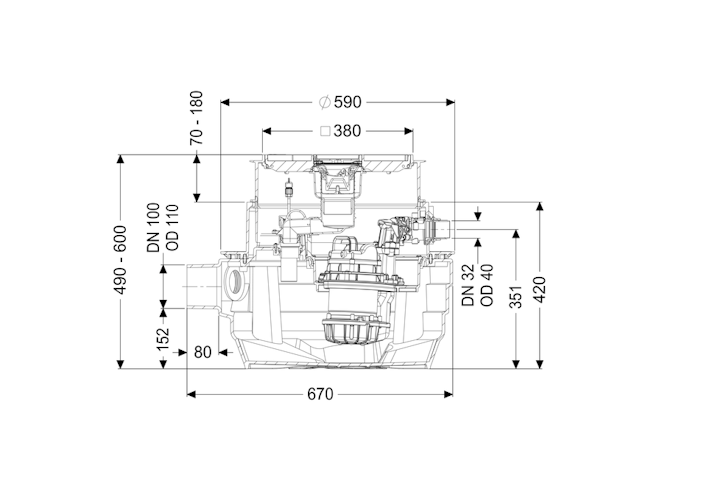

Abmessungen:
Länge: 670 mm
Breite: 590 mm
Aussparungsmaß Länge: 800 mm
Aussparungsmaß Breite: 800 mm
Behälter/Grundkörper:
Zulauf Anzahl: 1 ST
Zulauf Nennweite (DN): 100
Zulauf Nennweite (DA): 110 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm
Abstand Rohrmitte Auslauf zu Behälterboden: 351 mm
Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm
Anschluss Kabelleerrohr (DN): 50 mm
Behältervolumen: 40 l
Nutzvolumen: 20 l
Druckabgang: waagrecht
Druckabgang (DN): 32 mm
Druckabgang (DA): 40 mm
Einbautiefe: 490 - 600 mm
Entlüftungsanschluss (DN): 70 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Abdeckungsmerkmale:
Abdeckungsart: befliesbare Abdeckplatte
Abdeckung Material: Kunststoff
Ablauffunktion: ja
Bodenbelaghöhe max.: 16 mm
Länge: 366 mm
Breite: 366 mm
Verriegelung: Lock & Lift
Fördereinrichtung:
Pumpe: SPZ 1000
Anzahl Pumpen: 1
Förderleistung max.: 11,5 m3/h
Förderhöhe max.: 10 m
Betriebsspannung: 230 V
Netzfrequenz: 50 Hz
Betriebsart: S3 - 50 %
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Drehzahl: 2.800 U/min
Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V
Förderguttemperatur (dauerhaft) max.: 40 °C
Anschlusstyp: codierter Stecker
Gewicht: 10 kg
Laufrad Typ: Schneidwerk
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,2 A
Schutzart Pumpe: IP 68
Schutzklasse: I
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Temperaturüberwachung: integriert
Cos phi - Leistungsfaktor: 0,97
Isolationsklasse: F
Steuerung:
Schaltgerät: Comfort
Betriebsspannung: 230 V
Netzfrequenz: 50 Hz
Selbstdiagnosesystem (SDS): ja
Batteriepufferung: ja
Mehrzeilige Displayanzeige: ja
Logbuchfunktion: ja
USB-Schnittstelle: ja
GSM-Schnittstelle: ja
Potentialfreier Kontakt: optional
Erforderliche Absicherung (Leitungsschutz): C 16 A
Motorschutz Schalter: ja
Schutzart Schaltgerät: IP 54
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Art Niveauerfassung: pneumatisch
Instrument Niveauerfassung: Tauchrohr
Alarmgeber: optische Sonde
