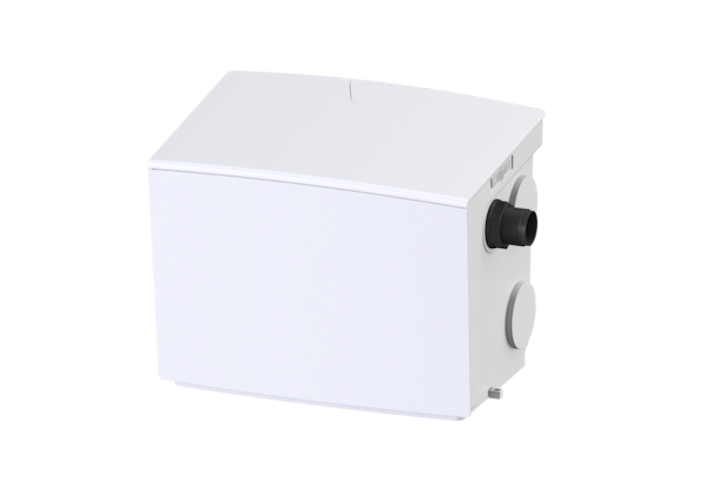

Hebeanlage Minilift S KTP 300, freie Aufstellung

            Die steckerfertige Kleinhebeanlage Minilift S ist geeignet für die Abwasserentsorgung von häuslichem Schmutzwasser, ideal zum Anschluss von Dusche, Badewanne, Waschbecken, Spülbecken, Geschirrspül- oder Waschmaschine. Die überflutbare Pumpe mit Schwimmerschalter kann mithilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff besitzt einen offenen Pumpenraum und ist beständig gegen aggressive Abwässer. Die Anlage bietet durch ihre zahlreichen Zuläufe (4x DN 50 waagrecht, 1x DN 40 senkrecht) und anpassbaren Abgänge flexible und einfache Möglichkeiten zur bauseitigen Installation. - Heißwasserbeständig - Druckseitiger Rückflussverhinderer werksseitig integriert - Leistungsstarke Pumpe mit Freistromrad für höchste Betriebssicherheit - Werkzeuglose Wartung

Ausführung

Anlagenart: Einzelanlage

Pumpensteuerung: Schwimmerschalter

Rückflussverhinderer: integriert

Druckabgang: waagrecht

Allgemeine Merkmale

Farbe: weiß

Norm: EN 12050-2

Abwasserart: fäkalienfrei

Einbausituation: freie Aufstellung

Auslieferungszustand: steckerfertig

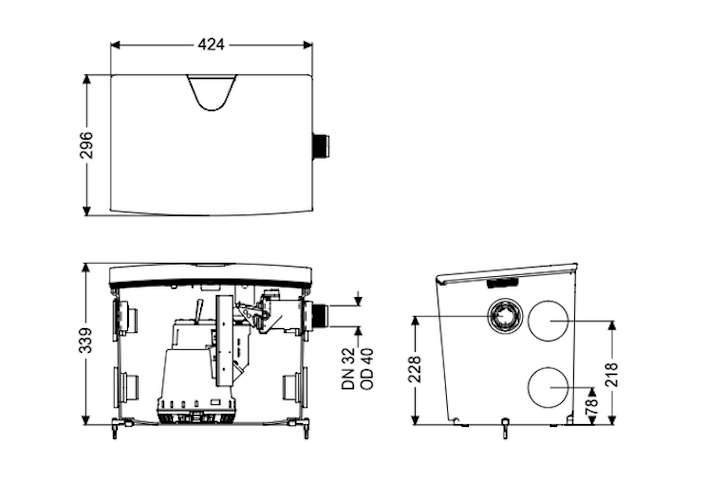

Abmessungen

Gewicht netto: 10 kg

Gewicht brutto: 10,33 kg

Länge: 425 mm

Breite: 300 mm

Höhe: 340 mm

Verpackungsmaß Länge: 455 mm

Verpackungsmaß Breite: 380 mm

Verpackungsmaß Höhe: 350 mm

Behälter/Grundkörper

Druckabgang (DN): 32

Druckabgang (DA): 40 mm

Zulauf Anzahl: 5

Behältervolumen: 30 l

Zulauf senkrecht (DN): 40

Zulauf waagrecht (DN): 50

Fördereinrichtung

Pumpe: KTP 300

Anzahl Pumpen: 1

Gewicht Pumpe: 4,5 kg

Anschlusstyp: Schuko 2-polig

Nennstrom: 1,6 A

Länge Netzanschlussleitung Pumpe: 5 m

Schutzklasse: I

Schutzart Pumpe: IP 68 (3m)

Temperaturüberwachung: integriert

Förderguttemperatur (dauerhaft) max.: 40 °C

Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C

Förderleistung max.: 8 m³/h

Förderhöhe max.: 6 m

Drehzahl: 2800 U/min

Leistung P1: 0,34 kW

Leistung P2: 0,21 kW

Betriebsart: S1

Erforderliche Absicherung (Leitungsschutz): C 16 A

Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²

Laufrad Typ: Freistromrad

Freier Kugeldurchgang: 10 mm

Steuerung

Instrument Niveauerfassung: Schwimmerschalter

Art Niveauerfassung: mechanisch

Netzfrequenz: 50 Hz

Betriebsspannung: 230 V

Anschlusstyp: Schuko 2-polig

Nennstrom: 1,6 A
