Andere Produkte der Kategorie Metabo Ersatzteilzeichnungen

Metabo TKHS 315M 4,20 DNB

(0 Bewertungen)
  • Metabo TKHS 315M 4,20 DNB
  • Metabo TKHS 315M 4,20 DNB
  • Metabo TKHS 315M 4,20 DNB
  • Metabo TKHS 315M 4,20 DNB
Metabo-Logo

Metabo TKHS 315M 4,20 DNB

Ersatzteilseite für Metabo TKHS 315M 4,20 DNB


diese Artikelnummern sind zu dem Produkt bekannt:
  • 0103153300 10
  • 0103153300 11
  • 0103153300 12
  • 0103153300 13
  • 0103153300 14
  • Ersatzteilseite
Aktuell nicht lieferbar
Artikel-Nr.: 2886299
Trusted Shops Badge
4,88 /5,00
  • Deutschlands bester Händler
  • Trusted Shops Käuferschutz
  • Rechnungskauf
  • Montageservice

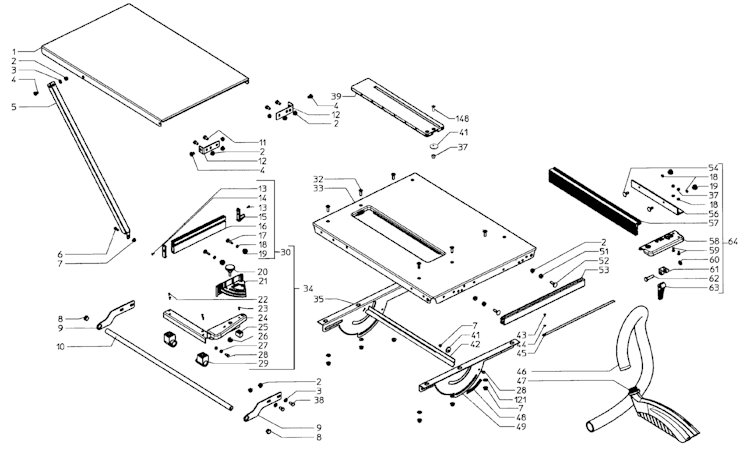

157 von insgesamt 157 eingezeichneten Ersatzteilen in Explosionszeichnung Nr. 1

1
Metabo Verlaengerungsplatte BL 2,00x572x832 (1382693309)
1x
87,97 CHF
2
Metabo Flanschmutter M8 (6209110995)
41x
2,06 CHF
3
Metabo Scheibe (141151340)
23x
2,06 CHF
4
Metabo LAGERSCHRAUBE (1395200611)
4x
4,10 CHF
5
Metabo STUETZE TVL BL 1,00X70X764,5 (1382678121)
2x
23,87 CHF
6
Metabo SENKSCHRAUBE MIT INNEN-6KT M 6X10 (6132685086)
2x
2,06 CHF
7
Metabo Flanschmutter M6 (6209114230)
25x
2,06 CHF
8
Metabo Stopfen RD20/15-18,5x11,5 (1381693917)
2x
2,06 CHF
9
Metabo Halter TKHS315M BD 2,99X64X213 (1382693828)
2x
13,74 CHF
10
Metabo FUEHRUNG QUERANSCHLAG RD 20X2X820 (1485693889)
1x
23,66 CHF
11
Metabo Sechskantschraube M8x16 (6103001178)
26x
2,06 CHF
12
Metabo Winkelblech BL 2,50X30X116 (1382693856)
2x
15,51 CHF
13
Metabo Senkblechschraube (141123420)
2x
2,06 CHF
14
Metabo Endstueck (2391091725)
1x
2,24 CHF
15
Metabo STOPFEN QUERANSCHLAG (1391200145)
1x
5,01 CHF
16
Metabo ANSCHLAGLINEAL (1393005315)
1x
20,57 CHF
17
Metabo Flachrundschraube (141124490)
2x
2,06 CHF
19
Metabo RAENDELMUTTER HOCH (6241125058)
4x
2,24 CHF
20
Metabo Sterngriffschraube M8x23 verzinkt (7001144191)
1x
3,06 CHF
21
Metabo ANSCHLAGWINKELOBERTEIL (1390018033)
1x
20,57 CHF
22
Metabo Linsenblechschraube mit Krzsz ST 3,5x16 (6172032905)
4x
2,06 CHF
23
Metabo Senkblechschraube (6174155800)
1x
2,06 CHF
24
Metabo WINKELANSCHLAGUNTERTEIL BL 2,99 (1382409775)
1x
23,66 CHF
25
Metabo GLEITSTUECK QUERANSCHLAG (1381410559)
1x
2,24 CHF
26
Metabo Kaefigmutter M 8 Blechstaerke 1,8-3,2 (6264139374)
1x
2,24 CHF
27
Metabo Sechskantmutter (141130100)
6x
2,06 CHF
28
Metabo Sechskantschr. (141113290)
12x
2,06 CHF
29
Metabo FUEHRUNGSSTUECK QUERANSCHLAG (1381409879)
2x
4,10 CHF
30
Metabo ANSCHLAGLINEAL (1010017811)
1x
23,66 CHF
31
Metabo WINKELANSCHLAG UNTERTEIL (1010170008)
1x
53,14 CHF
32
Metabo Senkschraube mit Innen-6KT M 6x20 (6130019585)
6x
2,06 CHF
33
Metabo TISCHPLATTE TKHS315M BL 2,00X668X868 (1382693287)
1x
81,89 CHF
34
Metabo WINKELANSCHLAG KPL. ET (1010186710)
1x
100,71 CHF
35
Metabo Winkelzahnblech hinten BL 2,00x163x440 (1482693691)
1x
35,34 CHF
36
Metabo LASCHE TKHS315M FL 25X10X65 (1482693179)
1x
20,57 CHF
37
Metabo Sechskantmutter m.Klemmt. (141130650)
7x
2,24 CHF
38
Metabo Sechskantschr. (141114860)
7x
2,24 CHF
39
Metabo TISCHEINLAGE (1381406667)
1x
17,11 CHF
40
Metabo SCHLAUCHTRAEGER TKHS 315 D&D (1382721906)
1x
4,10 CHF
41
Metabo EXZENTERSCHEIBE BL 2,99XRD25/RDI 6,5 (1482408962)
2x
2,06 CHF
42
Metabo EINGREIFSCHUTZ TKHS315M BL 2,00X30X570 (1382694607)
1x
13,74 CHF
42
Metabo EINGREIFSCHUTZ TKHS 315 D&D (1382721892)
1x
7,89 CHF
43
Metabo Linsenblechschraube (6172028215)
1x
2,06 CHF
44
Metabo Scheibe (141150110)
1x
2,06 CHF
45
Metabo SKALENBAND 0,00-38,80 CM (1142694260)
1x
7,89 CHF
46
Metabo WELLSCHLAUCH RDI 36,2X1500 (7854158010)
1x
23,66 CHF
47
Metabo Spanhaube mit Absaugstutzen (1010738543)
1x
13,60 CHF
48
Metabo WINKELSKALA 47-0 GRAD (1142694464)
1x
6,03 CHF
49
Metabo Winkelblech Vorne BL 2,00X163X440 (1482693683)
1x
35,34 CHF
50
Metabo Sechskantmutter selbstsichernd (6202002305)
7x
2,06 CHF
51
Metabo Distanzhuelse (1485412910)
2x
2,24 CHF
52
Metabo FLACHRUNDSCHRAUBE (6110000659)
2x
2,06 CHF
53
Metabo ANSCHLAGFUEHRUNGSPROFIL TKHS315M 463 MM (1383694279)
1x
26,51 CHF
54
Metabo Flachrundschraube (6110031325)
3x
2,06 CHF
55
Metabo Mutter mit Ansatz (1485693161)
1x
11,74 CHF
56
Metabo Winkel,KGT 501 (1383680260)
1x
35,34 CHF
57
Metabo Vorsatzprofil KGT/TKHS 570mm (1383158458)
1x
41,24 CHF
58
Metabo Klemmstueck (1382680053)
1x
53,14 CHF
60
Metabo Starlock RD 10 (7016050711)
1x
2,06 CHF
61
Metabo Klemmblech,BL 1X26X91,5 (1392205620)
1x
2,24 CHF
62
Metabo BOLZEN MIT KOPF (6632111175)
1x
3,06 CHF
63
Metabo Klemmexzenter (2390205484)
1x
9,54 CHF
64
Metabo Parallelanschlag,KGT501/TKHS (1010680243)
1x
152,92 CHF
70
Metabo FAHRWERK KPL GUMMIBEREIFT (1010692586)
1x
29,51 CHF
71
Metabo BEIN TKHS315M BL 1,5X142X842 (1382693597)
4x
29,51 CHF
72
Metabo STREBE LANG BL 1,5X118X844 (1382407080)
2x
15,51 CHF
73
Metabo STREBE KURZ / TKHS315M BL 1,5X118X644 (1382693813)
2x
15,51 CHF
74
Metabo Schiebestock (Kunststoff) (343433180)
1x
5,01 CHF
75
Metabo GABELSCHLUESSEL SW 19X145 BL 3X43/15X145 (1392038481)
1x
5,01 CHF
76
Metabo SCHIEBEHANDGRIFF ROT (1388680470)
1x
41,24 CHF
77
Metabo Schluessel (1492102829)
1x
11,74 CHF
78
Metabo GRIFFSTANGE (PAAR) TKHS315C/M (1010689330)
1x
11,74 CHF
79
Metabo LINSENSCHRAUBE M.INNEN-6KT (6123612815)
2x
2,06 CHF
80
Metabo Scheibe (141150120)
2x
2,06 CHF
81
Metabo Linsenblechschraube (6172001830)
4x
2,06 CHF
82
Metabo ABSAUGSTUTZEN TKHS315C/M (1381689227)
1x
9,54 CHF
83
Metabo ABDECKHAUBE TKHS315M BL 1,50X116X613,5 (1382694160)
1x
23,66 CHF
84
Metabo Zylinderschraube (141113840)
2x
2,24 CHF
85
Metabo SCHUTZKASTEN TKHS315M BL 2,00X350X600 (1382694119)
1x
100,71 CHF
86
Metabo Zylinderschraube (6127059207)
1x
2,06 CHF
88
Metabo DRUCKPLATTE (1382213749)
1x
2,24 CHF
89
Metabo KEPSMUTTER (6209002432)
1x
6,03 CHF
90
Metabo SCHIEBEBLECH BL 1,5X48X137,5 (1382407110)
1x
2,24 CHF
91
Metabo FLACHRUNDSCHRAUBE M.4KT-ANSATZ M 5X16 (6110125036)
2x
2,06 CHF
92
Metabo Flanschmutter (6209018460)
4x
2,06 CHF
93
Metabo SPALTKEILHALTER TKHS315M HINTEN (1380693263)
1x
13,60 CHF
94
Metabo SPALTKEILHALTER TKHS315M VORNE (1380693255)
1x
13,60 CHF
95
Metabo Skalenband 0-85 mm (1142694472)
1x
5,01 CHF
96
Metabo SCHWENKSEGMENT (1380221442)
2x
5,01 CHF
96
Metabo SCHWENKSEGMENT TKHS-M (1380729756)
2x
6,03 CHF
97
Metabo ZYLINDERSCHRAUBE M. I-6KT (6127059193)
4x
2,06 CHF
99
Metabo SECHSKANTMUTTER TKHS315M SW13 M8X7,6 (1385694012)
3x
4,10 CHF
100
Metabo Sechskantschr. (141110320)
1x
2,24 CHF
101
Metabo FLACHRUNDSCHRAUBE M.4KT-ANSATZ M12X50 (6110019007)
1x
2,24 CHF
102
Metabo SPALTKEILTRAEGERBLECH BL 2,99X150X365 (1382693970)
1x
29,51 CHF
102
Metabo Spaltkeiltraegerblech (1382721876)
1x
17,11 CHF
102
Metabo Spaltkeil Kpl. TKHS315M (1010738551)
1x
23,66 CHF
103
Metabo Sechskantschr. (141113330)
3x
2,24 CHF
104
Metabo ZYLINDERSCHRAUBE (6121121296)
2x
2,06 CHF
104
Metabo WINKEL VORNE TKHS 315 D&D (1482721849)
2x
11,74 CHF
105
Metabo HOEHENANZEIGER TKHS315M BL 2,00X30X300 (1382694003)
1x
17,11 CHF
106
Metabo LINSENSCHRAUBE M.KREUZSCHLITZ (141124560)
1x
2,06 CHF
107
Metabo Zeiger RAL 3000-3003 (2391203523)
1x
2,06 CHF
108
Metabo Sechskantmutter m.Klemmt. (141130930)
1x
2,06 CHF
109
Metabo MOTORPLATTE TKHS315M BL 2,99X250X300 (1382694143)
1x
35,34 CHF
109
Metabo MOTORPLATTE TKHS 315 D&D (1382721884)
1x
17,11 CHF
110
Metabo Tellerfeder (141155660)
1x
2,06 CHF
111
Metabo FLACHRUNDSCHRAUBE (6110000608)
1x
2,06 CHF
112
Metabo Senkschraube mit Innen-6KT (6132661454)
4x
2,06 CHF
113
Metabo Zahnstange vollst. (316097060)
1x
23,87 CHF
114
Metabo Stellrad (1391200390)
1x
7,89 CHF
115
Metabo Scheibe (141156740)
1x
2,06 CHF
116
Metabo SECHSKANTMUTTER FLACH (6205032396)
1x
2,06 CHF
117
Metabo SPAENEKASTEN TKHS315M BL 2,99X900X480 (1382693996)
1x
100,71 CHF
117
Metabo SPAENEKASTEN TKHS315 D&D (1382722031)
1x
69,31 CHF
118
Metabo GEGENFLANSCH D 276 (1330025316)
1x
13,60 CHF
118
Metabo SAEGEBLATTFLANSCH KPL (1010689240)
1x
23,87 CHF
119
Metabo Sechskantschr. (141122670)
1x
6,03 CHF
120
Metabo Kippzeiger KGS303 BL 1,50x10x21,5 (1482681987)
1x
2,24 CHF
121
Metabo Scheibe (141150130)
8x
2,06 CHF
122
Metabo FLUEGELMUTTER M 6 (7005155791)
1x
3,06 CHF
123
Metabo SECHSKANTSCHRAUBE M12X220 (6103694050)
1x
17,11 CHF
123
Metabo SECHSKANTSCHRAUBE M12X207 (6103722010)
1x
6,97 CHF
126
Metabo Motorklemmkastendeckel (1331409665)
1x
3,06 CHF
127
Metabo Motorklemmkastenunterteil (1331409657)
1x
7,89 CHF
128
Metabo DISTANZHUELSE RD 26,9/20,5X7 (6442694557)
1x
6,03 CHF
128
Metabo DISTANZHUELSE (6442722020)
1x
2,24 CHF
129
Metabo PASSFEDER A 6X4X50 (6721041830)
1x
2,06 CHF
130
Metabo SAEGEBLATTFLANSCH (1330025308)
1x
23,66 CHF
131
Metabo Hoeheneinstellungsblech TKHS315M BL 2,99 (1382694038)
1x
29,51 CHF
133
Metabo SECHSKANTMUTTER (6205055744)
2x
2,06 CHF
134
Metabo Scheibe (6300016705)
1x
2,06 CHF
135
Metabo Gleitlager (7151694106)
1x
5,01 CHF
136
Metabo Anlaufscheibe GTM-1832-015 (7104694092)
1x
9,54 CHF
136
Metabo LAGERSITZ TKHS 315 D&D (1388721916)
1x
4,10 CHF
137
Metabo BUNDMUTTER TKHS315M 6KT SW24X37/M12 (1485694087)
1x
7,89 CHF
137
Metabo SPANNMUTTER (6260721923)
1x
3,06 CHF
138
Metabo HANDRAD BL 2X RD 165 (1382411257)
1x
11,74 CHF
139
Metabo SCHEIBE (6305002508)
2x
2,06 CHF
140
Metabo HUTMUTTER M 12 (6201002158)
1x
2,24 CHF
141
Metabo ZYLINDERSCHRAUBE (6121112564)
1x
2,06 CHF
142
Metabo Dreherheft (7004017433)
1x
4,10 CHF
143
Metabo LUEFTERHAUBE 120/13 (1331408847)
1x
4,10 CHF
144
Metabo LUEFTERFLUEGEL 120/13 (1331408839)
1x
3,06 CHF
144
Metabo LUEFTERFLUEGEL MIT LUEFTERHAUBE (1010722000)
1x
11,74 CHF
144
Metabo Luefterfluegel mit Luefterhaube (316094750)
1x
11,74 CHF
145
Metabo Sechskantmutter (141130070)
2x
2,06 CHF
145
Metabo SECHSKANTSCHRAUBE M 6X16 (6103001356)
2x
2,06 CHF
146
Metabo SCHALTERBLECH BD 2,00X85X125,5 (1382407063)
1x
3,06 CHF
147
Metabo SSK-SCHALTER DNB 4X1,5X1400 (8132605565)
1x
210,72 CHF
147
Metabo SSK-SCHALTER, 5-adrig (8132721980)
1x
53,14 CHF
150
Metabo Motor vollst. (316094800)
1x
648,01 CHF
152
Metabo Satz Gummifuss (4 Stk.) (344113100)
1x
7,89 CHF
155
Metabo HANDRAD TKHS315M (1010702140)
1x
17,11 CHF
156
Metabo Gleitstueck (341166430)
1x
2,06 CHF
160
Metabo Senkschraube (6132087995)
1x
2,06 CHF
160
Metabo ABDECKKAPPE MOTORWELLE (1381083779)
1x
2,06 CHF
Sie können der erste Kunde sein, der zu diesem Produkt eine Frage stellt. Wir freuen uns auf Ihre Frage.
Eine eigene Frage stellen
(0 Bewertungen)
Produktbewertungen unserer Kunden
Unsere Bewertungen sind zu 100% echt.
Bewertungen von Kunden, die ihre Ware nicht bei uns gekauft haben, werden entsprechend gekennzeichnet.
Bewertungen mit diesem Symbol stammen von verifizierten Käufern!
Zu diesem Produkt gibt es noch keine Kundenbewertungen.
Sie können die erste Person sein, die zu diesem Produkt eine Bewertung schreibt.
Zuletzt angesehene Produkte
